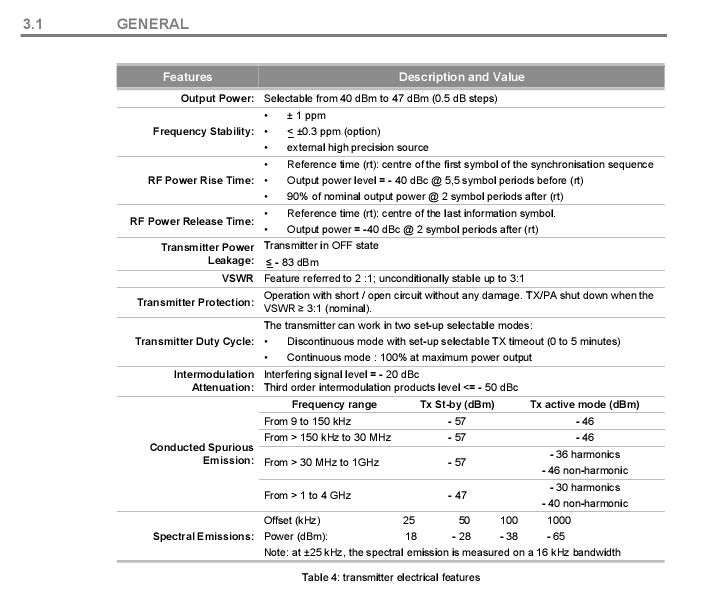

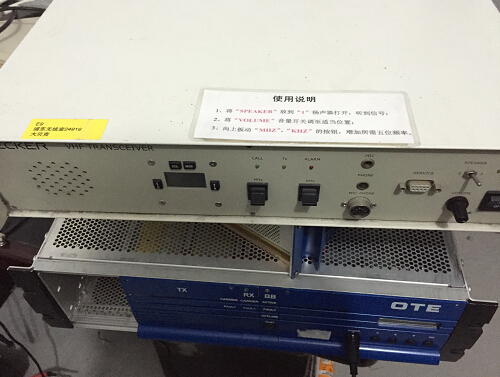

OTE DTR100說明書 參數表

http://pan.baidu.com/s/1sjxdBS5





可通過AK1000遙控盒遠程操作，網絡傳輸。可雙線路RJ45。

























OTE相關資料

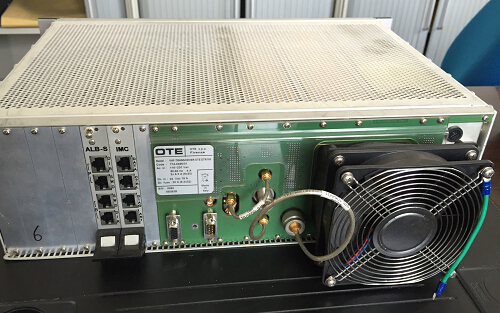

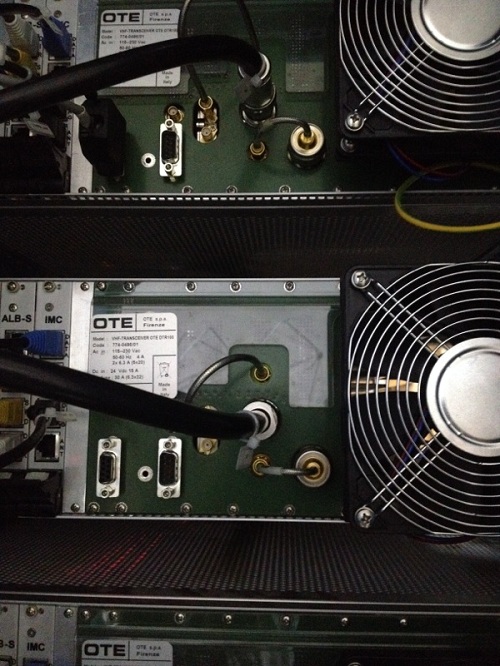

1、         遙控器與主用OTE電台ALB-S闆的P-DIR口和IMC闆的CTRL口、備用OTE電台IMC闆的CTRL口連接。

2、         主用OTE電台ALB-S闆的P-SWD和備用OTE電台ALB-S闆的P-SWD相連；主用OTE電台ALB-S闆的B-SWD和備用OTE電台ALB-S闆的B-SWD相連。主用OTE電台IMC闆的DATA口與備用OTE電台IMC闆的DATA口連接。

3、         主用OTE電台IMC闆的ANT口和9針D型口（AK100技術手冊P37-19口“服務口”）連接到RFSU100的F4口。

4、         當OTE工作在AM-DSB模式時，主備機IMC闆的DATA口支持主備機間的數據鏈路連接，完成切換功能。（1-地；2-RS232TX；3-地；4-RS232RX；5-地；6-RTS；7-地；8-CTS）

5、         OTE電台IMC闆的CTRL口用于輸入和輸出的附加控制和告警輸出，所有的輸入和輸出信号均經過光耦。（PTT，MUTE，ALARM）

6、         OTE電台IMC闆的ANT口提供切換射頻電纜的驅動信号。（SW_ANT）

7、         關于ALB-S闆：( Analogue Line Barrier Card-System：模拟線路接口闆-系統)信号和數據闆；P-SWD：Primary line-switched；B：Backup line；DIR鏡象SWD。（DIR/SWD：1-M+、2-M
-、3-AF RX+、4-AF RX-、5-AF TX+、6-AF TX-、7-E+、8-E-）

8、         OTE的配置方式見DTR100技術手冊P214。

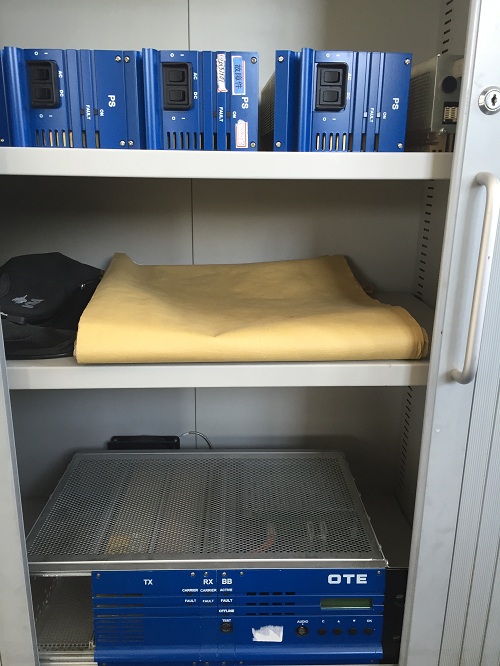

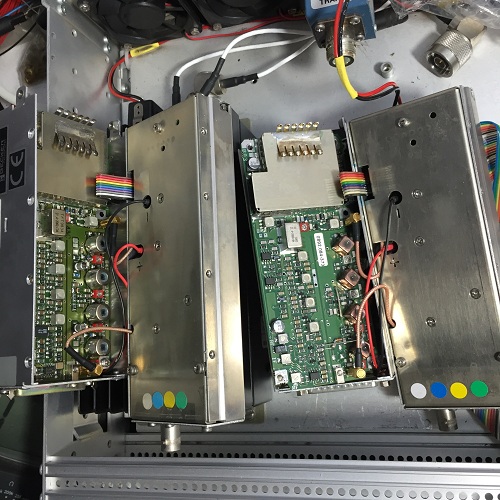

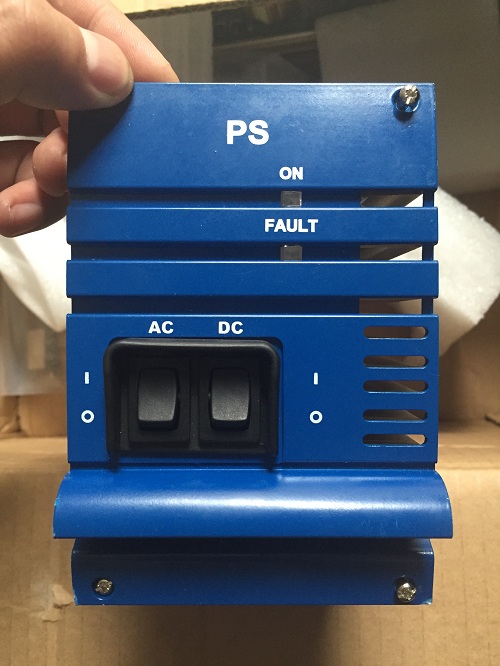

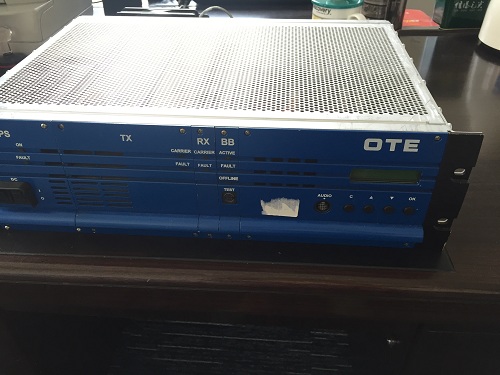

9、         收發信機的基本模塊包括：TX；RX；BB（Base Band module）；PS（Power Supply module）。

10、     完成操作維護和本地管理功能的管理模塊有：IMC/MSIC卡；控制面闆。

11、     與外部語音交換設備連接的是線路接口闆：Line Barrier Card（例如：ALB-S；ALB-M）

12、     DTR100的參數設置步驟見DTR100技術手冊P232。

13、     測試天線的VSWR，見DTR100技術手冊P235。

14、     參數設置前，需要“OFF LINE”，因為在“ON LINE”狀态下許多參數不能編輯。

15、     設置RS485地址就是為DIAG端口指定一個專用的物理ID地址。

16、    進入OTE設置界面的密碼：全是“上尖頭“，再按“OK”。
