PAE T6TR B6550.pdf 中文參數表

 Park Air T6 B6550 VHF.pdf 原廠彩頁

T6TR Mk6 50 W VHF Transceiver.pdf說明書





PAE T6 有三個型号，分别為 PAE T6TR收發一體機和PAET6T\PAE T6R（發射機、接收機）



簡介



本章簡要地介紹T6TR VHF 50W 多模式收發信機。



用途

T6TR VHF 50W多模式收發信機适用于固定的地面台站如機場或航路甚高頻台。收發信機可工作在話音模式和ICAO定義的數據模式。标準型電台可用頻段為118至136.975MHz，擴展型電台可用頻段為112至155.975MHz。



根據電台中安裝的軟件的不同，電台可選擇以下工作模式

AM-Voice 所有型号的收發信機都有這個模式.

AM-MSK(可選)

Mode 2(可選)

Mode 3(可選)

注：其中數據模式2和數據模式3是ICAO定義的用于甚高頻地空數據鏈的。數據模式2在英國等國家已使用，數據模式3在9.11事件後已停止開發。

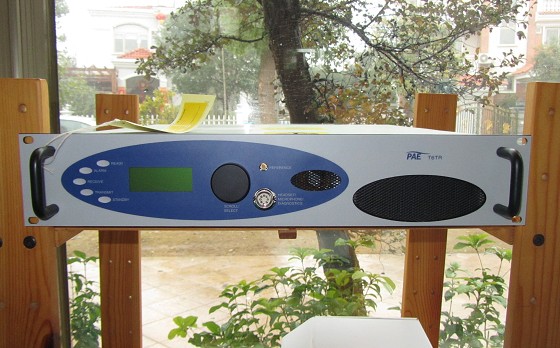

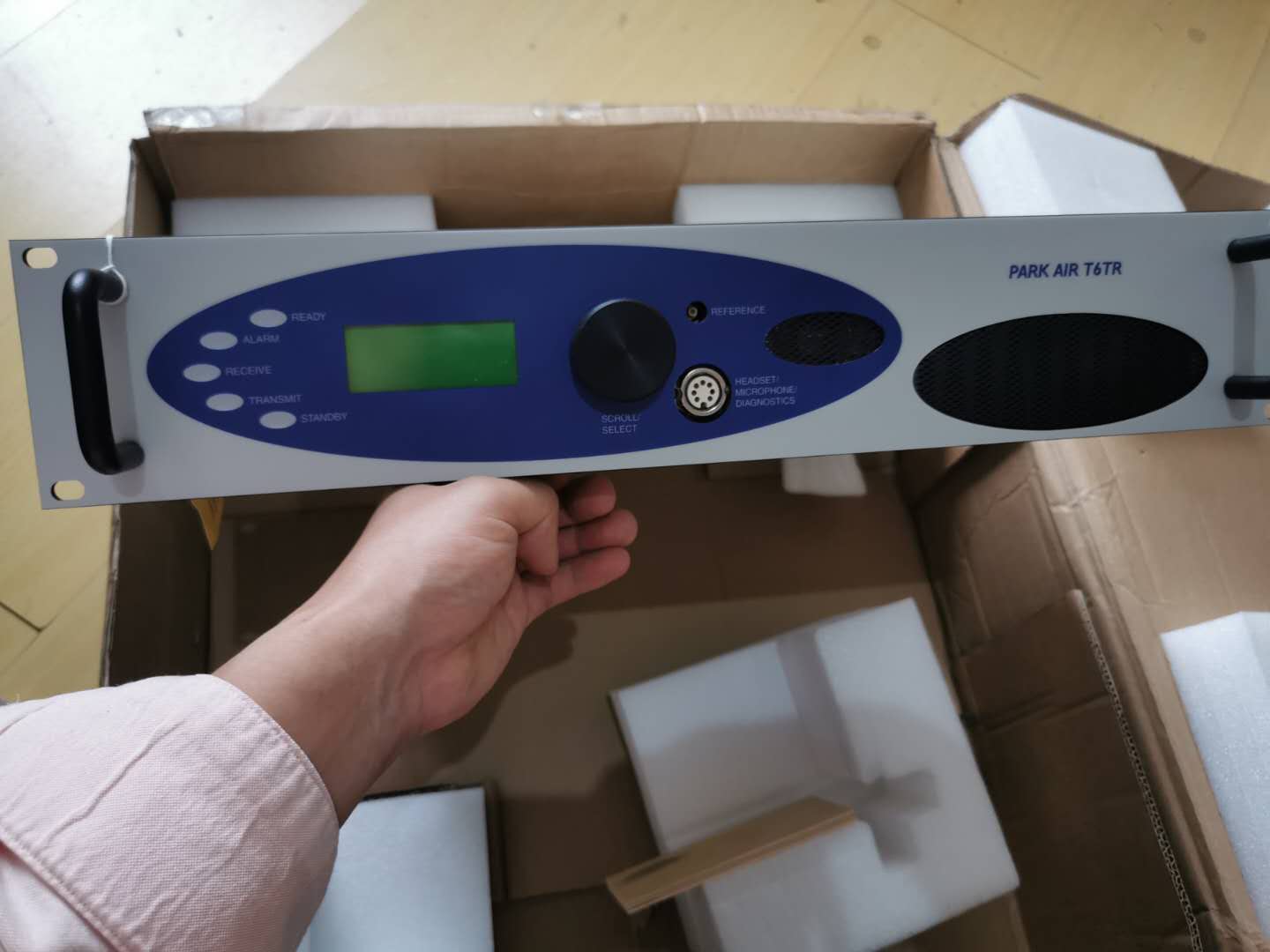

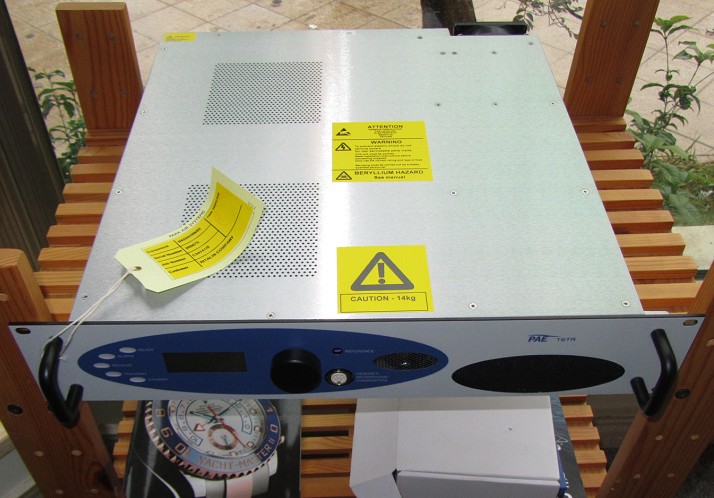

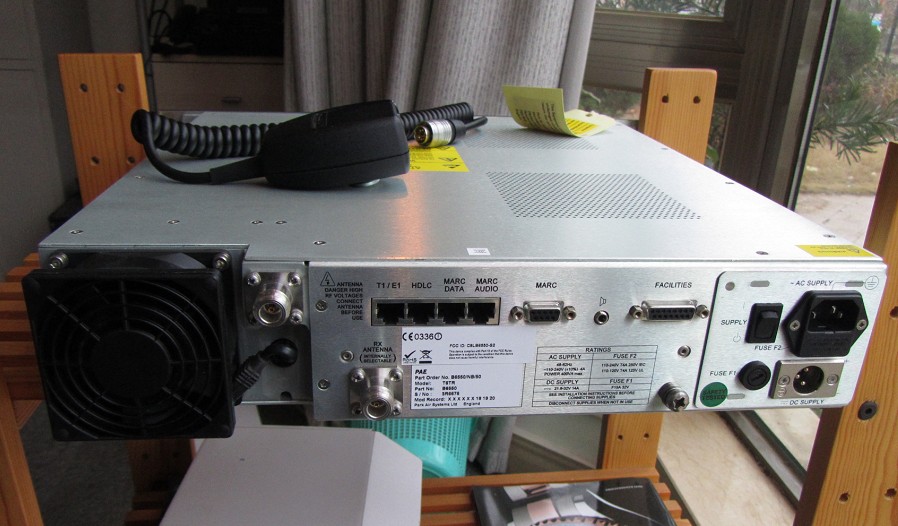

圖1  T6TR VHF 50W 收發信機

型号和部件号

下表是T6TR VHF 50W 收發信機兩種型号的差别：

描述	部件号	頻率範圍	信道間隔	特殊應用
T6TR 50 W 标準型收發信機	B6550/NB/50	118-136.975MHz	25kHz或8.33kHz	使用25kHz信道間隔時支持2,3,4,5頻偏操作； 使用8.33kHz信道間隔時隻支持2頻偏操作
T6TR 50 W 擴展型收發信機	B6550/WB/50	112-155.975MHz	25kHz或8.33kHz



機械部分的安裝

收發信機适用于工業标準的19英寸機櫃，占用2U的空間，另外收發信機可以不使用機櫃獨立安裝，為此需要一個桌面安裝套件做為附件使用。



頻率選擇

此收發信機為單頻率合成器電台，它可工作在8.33kHz和25kHz的信道間隔。收發信機可識别ICAO格式的輸入頻率（注：ICAO對8.33kHz和25kHz信道間隔的工作頻率有不同的标識方法，之後的章節中會詳細講述）,收發信機會自動選擇正确的信道間隔。為實現多信道操作，收發信機可預先存儲最多100個信道頻率，方便即時調用。存儲的信道頻率可以是8.33kHz和25kHz信道間隔的頻率的混合。所有可用的頻率可以通過收發信機前面闆或兼容遙控設備進行選擇。



工作參數

收發信機的工作參數通過前面闆的多功能旋轉/選擇開關設置，或使用虛拟前面闆軟件 VFP在一台個人計算機上進行設置。



虛拟前面闆軟件

虛拟前面闆軟件(以下簡稱VFP)可在随電台包裝的光盤中找到，它可運行在windows2000或XP操作系統下。VFP可以修改收發信機的設置和信道信息,它能夠顯示當前的自檢狀态、曆史自檢狀态,還可以鎖定收發信機前面闆,同時該軟件還提供了一些維護功能。典型的VFP界面如圖2所示。使用VFP相比直接使用收發信機前面闆有以下優點：

  · 收發信機當前的設置和存儲的信道可以導出為一個文件,并保存在硬盤上,之後可以再導入到收發信機裏，可稱該文件為“鏡像”文件。

  ·可以把上述含有收發信機的設置與存儲信道信息的鏡像文件通過VFP打印出來。

  ·可以通過VFP軟件鎖定收發信機的前面闆，隻有通過VFP才可以解除前面闆的鎖定。







說明書、參數表

http://pan.baidu.com/s/1gdfNicN

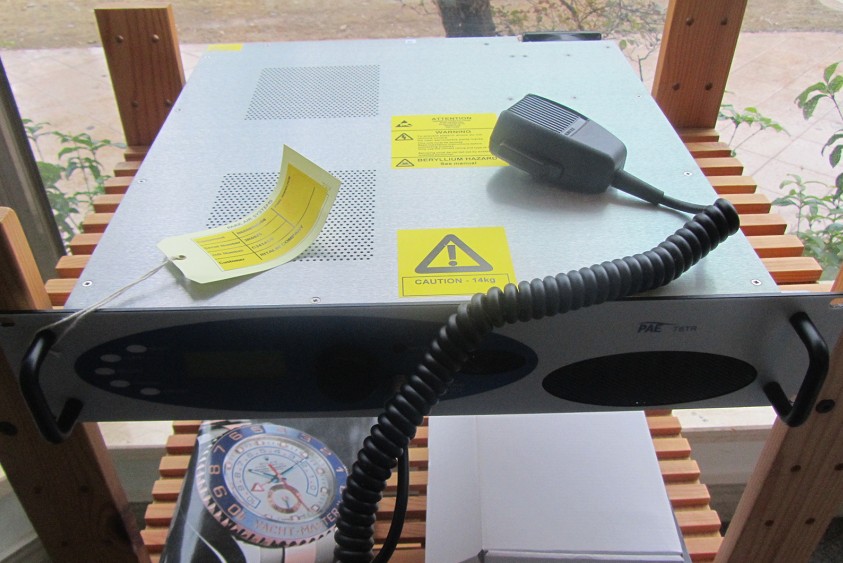

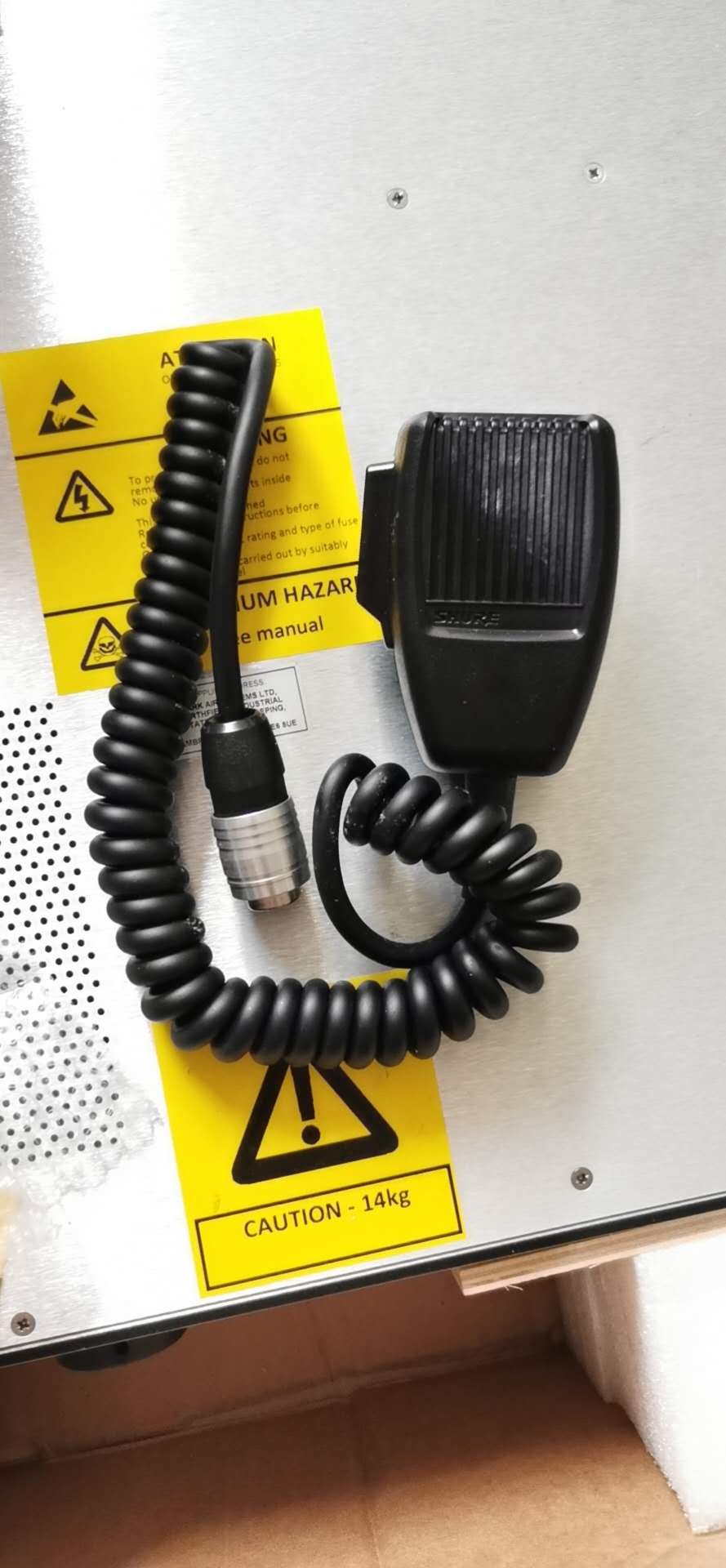

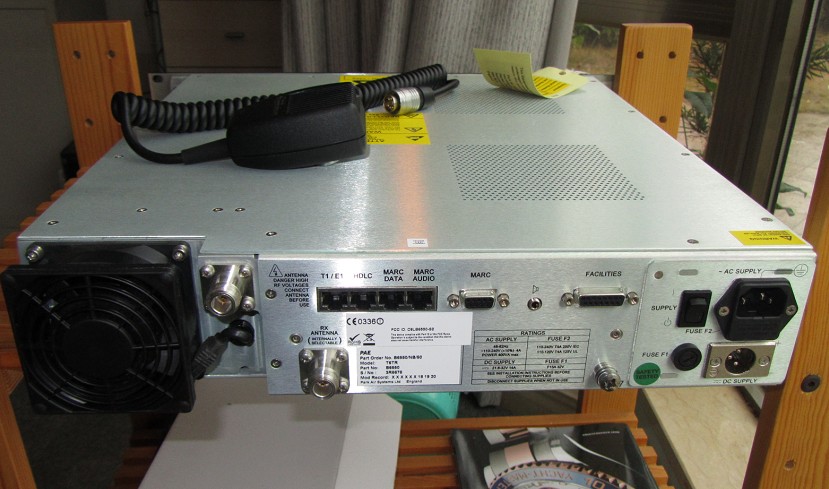

基地台。隻有主機，話筒需要單獨付費，另外購買。
